Круговой Тест-Пилот HotBeer. Модернизация ПК (г.Югорск, г.Советский ХМАО Тюм.обл.)

[HotBeer]

Начинаем новый проект "Глазами потребителя" - персональный компьютер.

Суть идеи такова, что нужно не просто спроектировать ПК под задачи и бюджет, что в принципе и делается в разделе "Подбор конфигов", а еще и сопровождать от начала до конца все этапы:
- разработка и проектирование ПК в клубе THG
- комплектующие по закупке и стоимость сборки по минимуму (каждый раз ситуацию будем решать в частном порядке, до момента формирования конкретной наработки)
- первичное тестирование и разгон ПК в магазине (возможно непосредственно у самого клиента-покупателя)
- заказчик \покупатель должен провести свои тесты и отписаться в теме...

Причем, как уже сказала выше, должен вестись дневник или по аналогии с авто проектом можно назвать его "бортовой журнал", должен вестись с момента согласования конфигурации в Клубе THG и до самого последнего этапа: конфиг - заказ - исполнение - доставка - вкл - и т.д.

Будет оцениваться: квалификация экспертов и исполнителя; качество изготовления и сопровождения; технические характеристики изделия; оправдались ли ожидания и т.п.

Данный проект заинтересовал меня не только, как администратора ресурса, а прежде всего, как конечного потребителя. Дело в том, что свершилось, наконец то задумался о смене платформы, соответственно, смена материнской платы, процессора, куллера процессора, оперативной памяти и дополнительная установка SSD под операционную систему. Последняя смена платформы была произведена мною в январе 2008 года.

В 2008 году была собрана следующая конфигурация:
Фото и описание.

1. QuadCore AMD Phenom X4 9600, 2300 MHz (11.5 x 200) топовый на тот момент камень у AMD
2. Asus M2N-E (3 PCI, 2 PCI-E x1, 1 PCI-E x4, 1 PCI-E x16, 4 DDR2 DIMM, Audio, Gigabit LAN)

3. Оперативная память

DIMM1: Kingston KTC1G-UDIMM 1 ГБ DDR2-800 DDR2 SDRAM (5-5-5-18 @ 400 МГц) (4-4-4-12 @ 266 МГц) (3-3-3-9 @ 200 МГц)
DIMM2: Kingston KTC1G-UDIMM 1 ГБ DDR2-800 DDR2 SDRAM (5-5-5-18 @ 400 МГц) (4-4-4-12 @ 266 МГц) (3-3-3-9 @ 200 МГц)
(+ еще две таких же, но в настоящее время находится временно в другом системном блоке).
BIOS Award (02/14/08) (мне с ним очень повезло при установке данного процессора в указанную материнскую плату версия биоса, поддерживающая данный камень вышла буквально меньше суток назад)
4. NVIDIA GeForce GT 440 (1024 МБ) изначально стояла asus 3870x2, но в силу того, что абсолютно перестал играть хоть в какие либо игры, приобрел 440 для вывода видео на мою 60" панель

5. Creative Elite Pro (Creative CA20K1 X-Fi Xtreme Fidelity Audio Processor)

6. Монитор Samsung SyncMaster T260/MagicSyncMaster T260 (Digital) [26" LCD]

7. Дисковый массив

ST310005 28AS SCSI Disk Device (1000 ГБ, 7200 RPM, SATA-II)
ST332062 0AS SCSI Disk Device (320 ГБ, 7200 RPM, SATA-II)
ST332062 0AS SCSI Disk Device (320 ГБ, 7200 RPM, SATA-II)
ST350063 0AS SCSI Disk Device (500 ГБ, 7200 RPM, SATA-II)
7. Привод ASUS DRW-1814BLT

8. Корпус всё это было установлено в
http://www.nix.ru/autocatalog/cases_...ATX_87776.html


9. Вентилятор процессора CoolerMaster HCA-F61-GP

И так, когда то практически топовое решение, в настоящий момент находится в таком состоянии

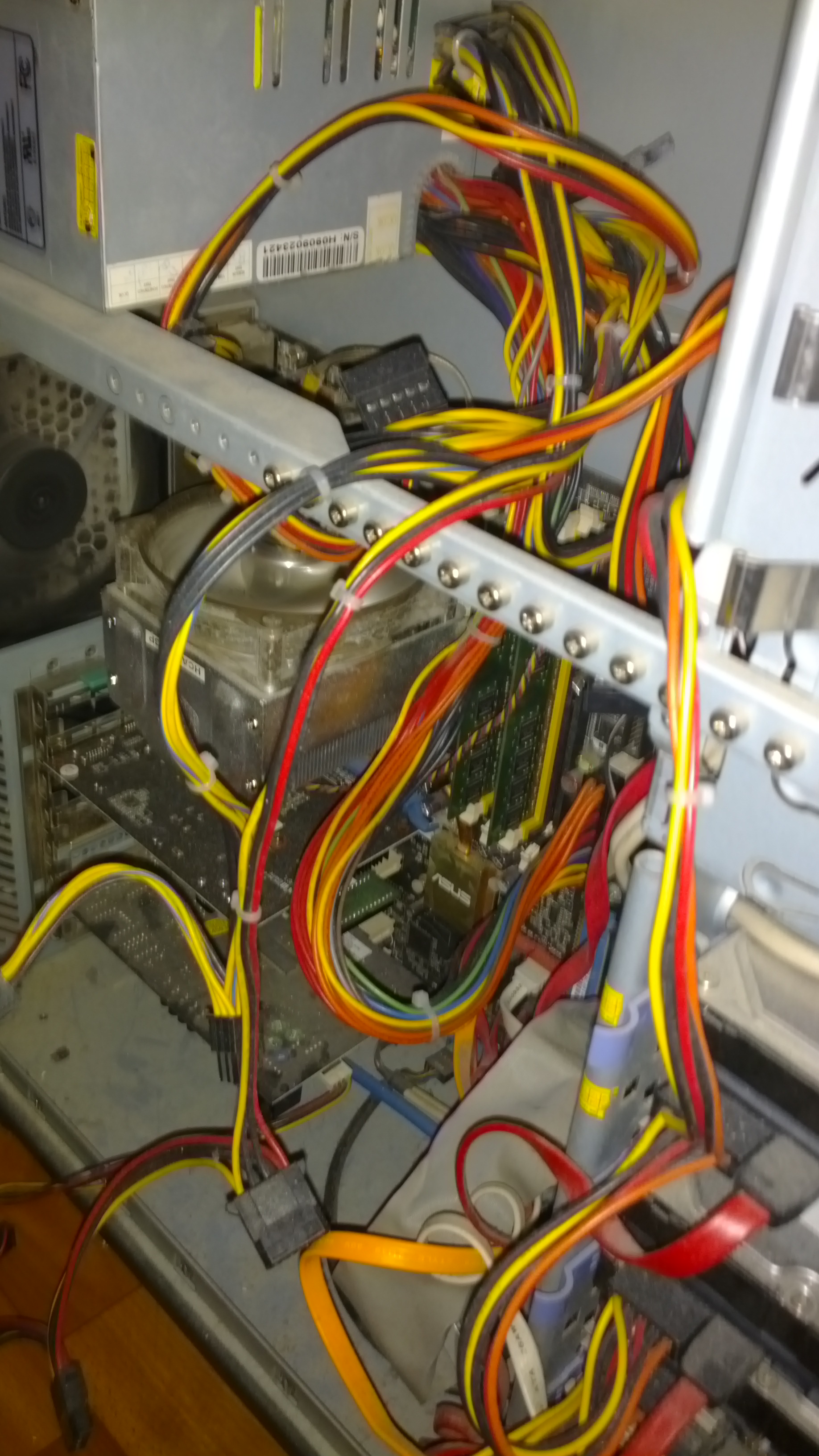

Общий вид (фото)

Состояние пыли и беспорядочная расстановка комплектующих, отсутствие хотя бы какой либо рациональной системы охлаждения.

В продолжении хаоса...

Муки выбора, выбор новой конфигурации.

Закупать все комплектующие буду по прайсу Никса (цены Москвы)
Бюджет до 25 000 р.
Из задач самые тяжелые будут:
- photoshop
- монтаж видео pinacle (исключительно любительский)
- конвертирование, сжатие видео
- остальное исключительно мультимедиа и серфинг в инете.

Дело в том, что в качестве спонсорской помощи бесплатную доставку, гарантийное и после гарантийное обслуживание будет осуществлять
Компьютерный магазин Multimedia, обладающий самым широким ассортиментом компьютерного железа в нашем городе, расположен по адресу:
г.Советский, ул.Гастелло, д.28А (2 этаж) тел.: 8(34675) 6-00-75
г.Югорск, уг.Железнодорожная, 59, павильон 1 тел.:8(34675) 95-0-94

Вот накидал первый потенциальный конфиг. Сразу же проведу точки над "И". Выбор комплектующих меня очень интересовал не раннее, чем 5-6 лет назад, поэтому первоначальный мой выбор пал исключительно из старых базовых знаний и принципов работы ПК, а также опыта общения с экспертами и постоянными пользователями нашего форума, практической деятельности, которая состоит исключительно из серверов и очень не дорогих и посредственных рабочих станций (офисным компьютеров).

Первоначальный конфиг набросанный на "шару" по прайсу nix.ru (Москва)
ASUS P8Z77-V (rev3.0) (RTL) LGA1155
SSD 128 Gb SATA 6Gb / s OCZ Vector < VTR1-25SAT3-128G>
Kingmax DDR-III DIMM 8Gb < PC3-12800> 2 шт
ZALMAN < CNPS7500-Cu LED>
CPU Intel Core i5-3570 3.4 ГГц / 4core / SVGA HD Graphics 2500

Корректировка и замечания к конфигурации экспертов Клуба THG

Комментарии D'Dragon'а

Сообщение от HotBeer

ZALMAN < CNPS7500-Cu LED>

Ручная регулировка оборотов, довольно среднее крепление (хотя не самое худшее), очень быстро забиваеться пылью и плохо чиститься, за те же 800р или даже дешевле можно взять GlacialTech 5620 PWM, который лучше по всем статьям, и по охлаждению и по креплению и по всему остальному...

Сообщение от HotBeer

ASUS P8Z77-V (rev3.0) (RTL) LGA1155

Хорошая мать под разгон, но с процессором:

Сообщение от HotBeer

CPU Intel Core i5-3570 3.4 ГГц / 4core / SVGA HD Graphics 2500

В паре переплата 3к, так как 3570 гнать нельзя, можно взять скажем ASUS P8H77-V которая стоит на 3к дешевле и нечего особо не теряя...
Ну или проц бери 3570K и гони тогда покупка ASUS P8Z77-V оправданна но у кулер помощнее надо будет...

На счет куллера и дисбаланса между материнской платой и процессором абсолютно соглашается tank03

Рекомендация нашего партнера и эксперта клуба THG, так же руководителя Лаборатории клуба THG Helge Muller

Original SAMSUNG DDR-III DIMM 4Gb < PC3-12800>

На счет выбора памяти, количества планок и объема (8 или 16гб).

Сообщение от SAN_SAN_SAN

Если и фотошоп юзать, то думаю не помешают. Но я бы взял 2 планки по 8 Гб (разгрузит контролер процессора).
PS когда инсталлируется разный софт, либо идет проверка антивирусом, то ОЗУ кешируется полностью
16Гб забиты:

На счет самой скоростной SSD'шки, также от HM
SSD 256 Gb SATA 6Gb / s Plextor < PX-256M5Pro> 2.5" MLC+3.5" 8 330 руб.

Но выбор не остановился, так как фактически он быстрее рекомендованной ранее SSD Crucial M4, но фактической разницы заметить крайне сложно, а цена вопроса в ~1500 р.
Тут каждый для себя выбор делает самостоятельно, оплачивать ли эти "попугаи".
Кроме того, с м5pro вышла некоторая проблема с доставкой вовремя с остальными комплектующими, поэтому еще раз выбор и остановился на crucial m4

Подвозя итог или IMHO "За и против":

GigaByte GA-Z77X-D3H:

- Недорогая мать
- 8 SATA гнёзд
- Хорошее качество
- Достаточно фаз питания для разгона и охлаждение
- Твердотельные конденсаторы

Выдержки из СМИ:
THG.ru

На основании тестирования работы системы на основе Gigabyte GA-Z77X-D3Н однозначно можно сделать вывод о том, что данная плата является качественной "рабочей лошадкой", хоть она и предоставляет достаточно широкие возможности для разгона процессоров с разблокированным множителем

Также следует отметить, что производителю удалось создать плату как раз для тех, кто хочет "чуть больше, чем у всех остальных": это относится как к портам USB, так к PCIe и SATA.

Хотя слова "чуть больше", носят достаточно относительный характер.
Также в силу того, что у меня будет использоваться 6 жестких дисков и два привода, то наличие 8 SATA выходов для меня было принципиальным фактором.

http://www.easycom.com.ua

Материнская плата GIGABYTE GA-Z77X-D3H представляет собой сбалансированное решение, выполненное в формате ATX, которое отличается грамотной компоновкой набортных элементов и хорошим качеством изготовления (Ultra Durable 4 Classic). Рекомендовать данную плату можно пользователям, которые хотят получить актуальную полноформатную материнскую плату, которая оснащена всеми необходимыми современному пользователю разъемами и благодаря надежному узлу питания и качественной элементной базе будет «просто работать». Помимо вышеперечисленного неоспоримым достоинством является возможность разгона процессора, что положительно скажется на производительности системы.

НО, также хотел обратить внимание для потенциального будущего покупателя про некоторые особенности данной материнской платы, такие как:

• при подключении накопителя mSATA один из портов SATA перестанет работать;
• при установке карты расширения в слот PCI Express x4 станут недоступны все слоты PCI Express x1;
• поддержка одного слота PCI;
• отсутствует поддержка устаревших интерфейсов FDD, IDE и LPT;
• нестабильность при высоком разгоне при помощи комплектного ПО, которая может быть устранена с выходом новых версий или прошивок.

Правда для кого то, это не будет никаким недостатком.

CPU Intel Core i5-3570K:

- Оптимальный выбор для меня и моих задач в соотношении цена производительность, хороший разгонный потенциал

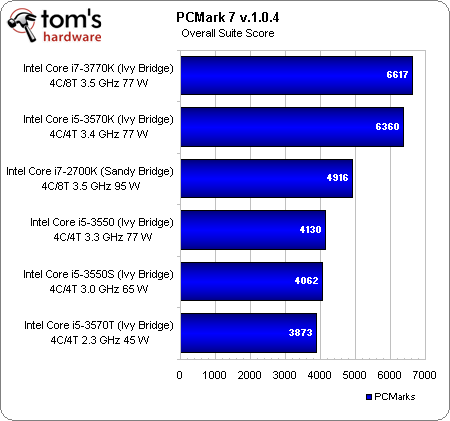

Из потенциальных тестов, мне интереснее всего был фотошоп, так как если исключить работу в pinacle и конвертировании (сжатие) видео, то это одна из самых тяжелых задач, который будет выполнять данный камень.


А также немаловажно для меня конвертирование с поддержкой многопотока


Выдержки из СМИ:
www.easycom.com.ua

В качестве выводов по итогам знакомства с возможностями процессора Intel Core i5-3570K можно с уверенностью сказать, что его производительности будет более чем достаточно для решения весьма требовательных к ресурсам задач.

Thermalright < Macho HR-02 Rev.A> :

- Один из лучших кулеров в плане цена\эффективность, тихий вентилятор на 140

Выдержки из СМИ:
www.overclockers.ru

Macho HR-02 – однозначно лучший кулер из известных мне в ценовом диапазоне «до 40 долларов».

Производитель подался в массовый сегмент в поисках продаж и больших денег, и не ошибся. Такие решения, когда они приводят к появлению подобных продуктов, остается только приветствовать. Вполне сравнимую с его 80-долларовым предшественником протестированного охладителя производительность рачительный энтузиаст теперь может получить в два раза дешевле. Да еще и с универсальным креплением и отличным вентилятором в комплекте.

4 шт. Original SAMSUNG DDR-III DIMM 4Gb < PC3-12800> :
- Качественная память с низким уровнем брака
- Хороший разгонный потенциал (тип модуля памяти должен быть D - 30нм, лишь у него разгонный потенциал)

Объём с запасом
SSD 256gb crucial m4
- Ёмкий
- Быстрый, холодный
- Довольно надёжный

"Отходить некуда, дальше Москва" или я выбрал и оплатил конфигурацию.

GigaByte GA-Z77X-D3H rev1.0 / 1.1 (RTL) LGA1155 < Z77> 3xPCI-E+Dsub+DVI+HDMI+GbLAN SATA RAID ATX 4DDR-III


CPU Intel Core i5-3570K 3.4 ГГц


Thermalright < Macho HR-02 Rev.A>


Original SAMSUNG DDR-III DIMM 4Gb < PC3-12800> 4 шт.


SSD 256 Gb SATA 6Gb / s Crucial m4 < CT256M4SSD2> 2.5" MLC

Заказ сделан и оплачен, жду комплектующих, после выложу фото отчет.

Сборка
Часть 1 - разборка старого
Часть 2 - сборка нового
Часть 3 - первый запуск
Часть 4 - итоговая сборка

Тестирование системного блока
Обсуждение выбора тестовых утилит

[mvg]

ZALMAN < CNPS7500-Cu LED> - не годится по нынешним меркам.

Thermalright TRUE Spirit - не так дорого, более чем хватит для умеренного разгона, коль скоро выбран соответствующий CPU

Корпус позволяет задуматься на счет квази-бесшумного исполнения.

[HotBeer]

Сообщение от mvg

квази-бесшумного исполнения.

Можно подробнее?
Сразу скажу, что левая крышка пока не закрывается из-за того, кабели питания жестких и сата кабели не дают это сделать. Если использовать Г образные сата кабели, то они впритык, что дает закрытие, а вот провода питания не дают. Но эти вопросы, думаю после модернизации буду решать. Хотя задуматься об этом сейчас ни кто не мешает...

[HotBeer]

Сообщение от mvg

Thermalright TRUE Spirit - не так дорого, более чем хватит для умеренного разгона, коль скоро выбран соответствующий CPU

Может тогда Thermalright < Macho HR-02 Rev.A>, тем более цена вопроса идентична, а за последний слышал много отзывов положительных, точнее только одни и положительные?

[tank03]

Сообщение от HotBeer

ASUS P8Z77-V (rev3.0) (RTL) LGA1155

Сообщение от HotBeer

CPU Intel Core i5-3570 3.4 ГГц / 4core / SVGA HD Graphics 2500

Или процессор заменить на Intel Core i5-3570К (разгонный с разблокированным множителем)
Или если разгона не будет, то материнку дешевле на Н77 чипсете или, если не нужна поддержка RAID, AHCI - В75 чипсете.

[HotBeer]

tank03, спасибо, учту.
tank03, не можешь уточнить, про что имел ввиду mvg, ну на счет почти бесшумности это понятно. Только интересует реализация этого, с учетом того, что у нас в магазинах выбор очень не значительный, а ждать, пока через неделю, а то и две с Москвы какой либо куллер придет 8 на 8 (размер я утрирую)

Сообщение от tank03

Или если разгона не будет, то материнку дешевле на Н77

Интересует наличие 8 сата выходов.

[tank03]

Под разгон и кулер производительней желательно взять.

Добавлено через 41 секунду

Сообщение от HotBeer

Интересует наличие 8 сата выходов.

7-мью не обойдемся?

[HotBeer]

Сообщение от tank03

Под разгон и кулер производительней желательно взять.

Сообщение от HotBeer

Может тогда Thermalright < Macho HR-02 Rev.A>, тем более цена вопроса идентична, а за последний слышал много отзывов положительных, точнее только одни и положительные?

Такой?

Сообщение от tank03

7-мью не обойдемся?

По сути да, но в силу работы, хотя есть внешний usb контроллер на все жесткие, но наличие внутренних свободных приветствуется.

[tank03]

Сообщение от HotBeer

tank03, не можешь уточнить, про что имел ввиду mvg,

шумный и не очень производительный. Лучше:
ZALMAN< CNPS10X Performa> (1155 / 1366 / 775 / 754-AM2 / AM3 / FM1, Speedcontr, 17-36дБ, 900-2000 об / м, Cu+Al) 938 руб.

Добавлено через 2 минуты 35 секунд
ASUS P8H77-M PRO(rev3.0) (RTL) LGA1155 < H77> 2xPCI-E+Dsub+DVI+HDMI+DP+GbLAN SATA RAID MicroATX 4DDR-III

[HotBeer]

tank03, там все таки 140, теоретически должна быть тише.
А от куда сравнение производительности именно этих двух куллеров?

[tank03]

Сообщение от HotBeer

А от куда сравнение производительности именно этих двух куллеров?

Точнее каких?

[HotBeer]

Thermalright TRUE Spirit и Thermalright < Macho HR-02 Rev.A>

[tank03]

Сообщение от HotBeer

Thermalright TRUE Spirit и Thermalright < Macho HR-02 Rev.A>

Эти кулера более производительные чем ZALMAN CNPS10X Performa. На них и ценник выше. Но фишка в том что у процессоров Ivy Bridge редкие экземпляры разгоняются выше 4,5 ГГц (Intel сэкономила на термоинтерфейсе между процессором и его крышкой) и я думаю ZALMAN CNPS10X Performa вполне достаточно.
TS 140 вообще по эффективности приближается к Archon, но оба эти кулера (TS 140 и Archon) очень высокие и не во всякий корпус влезут - 170мм высота.
Видеокарта, я так понимаю, остается старая? Тогда может рассмотреть вариант с Intel Xeon E3-1230V2, правда ОЕМ в прайсе НИКСа нет. Но на десктопной платформе этот процессор как Intel Core i7-3770, только частота на 100 МГц ниже и отключено интегрированное графическое ядро.

[HotBeer]

tank03, все понял, мы друг друга не поняли, я просто спрашивал про разницу между двумя более производительными куллерами. Первоначальный вариант с залманом отпал уже.

[tank03]

HotBeer, а что покупать будешь? Может рабочую станцию втиснем в бюджет на сокете 1155? Если игры не нужны, повысим надежность и стабильность системы.
