Моддинг своими руками - дёшево и сердито

Муки выбора или почему именно Fractal Design Define S

Предыстория всех действий, описанных ниже, такова, что в какой-то момент мне стало слишком "просторно" и слишком черно в огромном и совершенно не белом Thermaltake Core V71.



И родилась идея замены корпуса на более компактный и более белый.

В поисках идеального для меня корпуса было перерыто множество сайтов, форумов и ресурсов, перелопачена тонна информации, сравнений и характеристик. Но подходящего кандидата в белой цветовой гамме я так и не нашёл. В какой-то момент мой выбор пал на Fractal Design Define R5 в белом исполнении, и я почти заказал его себе, НО... Пресловутое "НО"... Наличие корзин под HDD и пары посадочных мест под CD буквально убили всю привлекательность. Да, их можно снять и убрать. Но, во-первых, на этом месте останется дыра, и, во-вторых, я сознательно хотел уйти от данных "девайсов" в корпусе, то есть чтобы их изначально там не было.

В итоге я вернулся к тому корпусу, на который обратил внимание с самого начала, и который подходил мне абсолютно по всем параметрам - компактный, вместительный, отсутствие корзин HDD и CD, наличие шумоизоляции, неплохая продуваемость, то есть тихий, но с достаточно хорошей вентиляцией + строгий и лаконичный внешний вид - Fractal Design Define S. Но белого Define S в природе не существовало...

Последний раз редактировалось Yolenzo, 23.09.2017 в 03:03.
Crownear вне форума   Ответить с цитированием
Старый 21.09.2017, 11:27   #2
Меню пользователя Crownear
Старожил

Аватар для Crownear

Подготовка

И так. Корпус выбран, заказан, доставлен. Параллельно были заказаны 3 вентилятора для установки на фронтальную часть Define S. Выбор пал на вертушки Aerocool Dead Silence 140 мм.
Прокатившись по нескольким строительным и авто магазинам, приобрёл то, что мне было необходимо для покраски корпуса и дальнейшей сборки системы в нём. В частности было закуплено:
- баллон белой краски - 1 шт.
- моток малярной ленты - 1 шт.
- моток чёрной изоленты - 1 шт.
- лист шумоизоляции на битумной основе STP Aero - 1 шт.
- лист шумоизоляции на клеевой основе STP 8 мм - 1 шт.
- носки-колготки женские 40 ден - 2 пары
- стяжки чёрные - много штук

Так же приобрёл баллон грунтовки и баллон лака. Но не использовал их. Грунтовка не понадобилась, так как в ходе работ вся идея с перекрашиванием корпуса изменилась, а лак "не захотел ложиться" на краску.

Вентиляторы

Почему именно Aerocool DS? Тихие (10,8 - 14,2 дБА), довольно производительные (39,8 - 64,8 CFM), скорость вращения до 1100 об/мин. + интересный внешний вид, подходящий под цветовую концепцию корпуса, необычное исполнение с резиновыми вставками и встроенные светодиоды (всё-таки корпус с окном и требовалась небольшая подсветка). В общем мне захотелось просто ощутить это чудо инженерной мысли в своих руках и увидеть в новом корпусе.
В магазине попросили немногим более 900 руб. за 1 шт. таких вентиляторов. Плюс по акции (575 руб. за штуку) там же заказал пару штатных корпусных Fractal Design Dynamic GP-14. На всякий случай. Ну, и ещё меня бы потом просто жаба задушила бы - FD Dynamic GP-14 стоили на тот момент не менее 900 руб. + доставка до моего места обитания, а тут они поехали бесплатно в нагрузку к Aerocool-овским.

Были ещё варианты с Phanteks PH-F140XP, Noiseblocker NB-eLoop B14 и Thermalright X-Silent. Но первые не было смысла заказывать из Германии в одиночку без других комплектующих, вторые показались слишком дорогими по цене, а третьих на тот момент просто банально не оказалось в продаже. В итоге победу одержали 3 карлсона Aerocool Dead Silence 140 мм.
Вентиляторы








Немного о работе Aerocool Dead Silence 140 мм

Последний раз редактировалось Crownear, 21.09.2017 в 19:32.
Crownear вне форума   Ответить с цитированием
Старый 21.09.2017, 13:58   #3
Меню пользователя Crownear
Старожил

Аватар для Crownear

Процесс

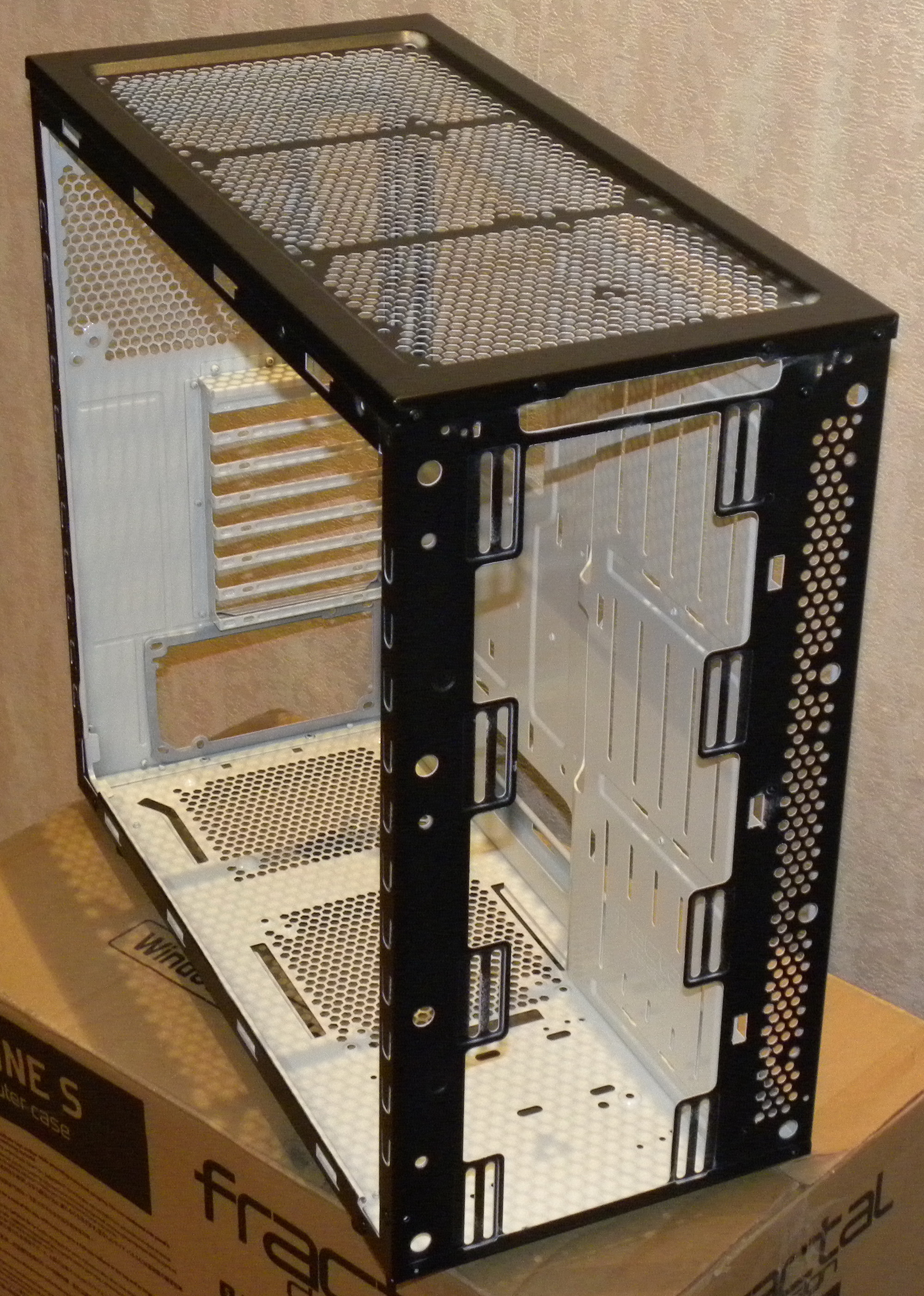

Первым делом был разобран корпус - снято всё лишнее - кабеля, резинки, вентиляторы - остался лишь голый каркас.


Надо сказать, что примерно в этот промежуток времени у меня в голове появились новые идеи модернизации корпуса (они и были изначально, но оформились в единую картинку только тогда, когда я уже приступил к работе), и мысль о белом ящике отошла на второй план. В тот момент я решил, что мой FD Define S не будет банально белым и всё. Нет. Он станет чёрно-белым - внешне останется таким, каким и был за исключением лицевой панели, а вот внутренности поменяют свою окраску.


И работа пошла своим ходом - закрытие малярной лентой мест, которые не требовалось красить; наложение первого слоя краски; сушка; удаление маленьких косяков; второй слой краски; снова сушка до полного высыхания...











Далее я приступил к частичной сборке





Crownear вне форума   Ответить с цитированием
Старый 22.09.2017, 02:35   #4
Меню пользователя Crownear
Старожил

Аватар для Crownear

Плюшки и украшательства
Наконец-то настал тот момент, когда корпус поблёскивал свежевыкрашенным нутром, комплектующие заняли свои места, закрылась боковая крышка, и были закручены последние два болта...



Вот вроде всё на месте, но не покидает ощущение, что чего-то не хватает... И в данной ситуации очень помогли "китайские друзья" с Аliexpress.

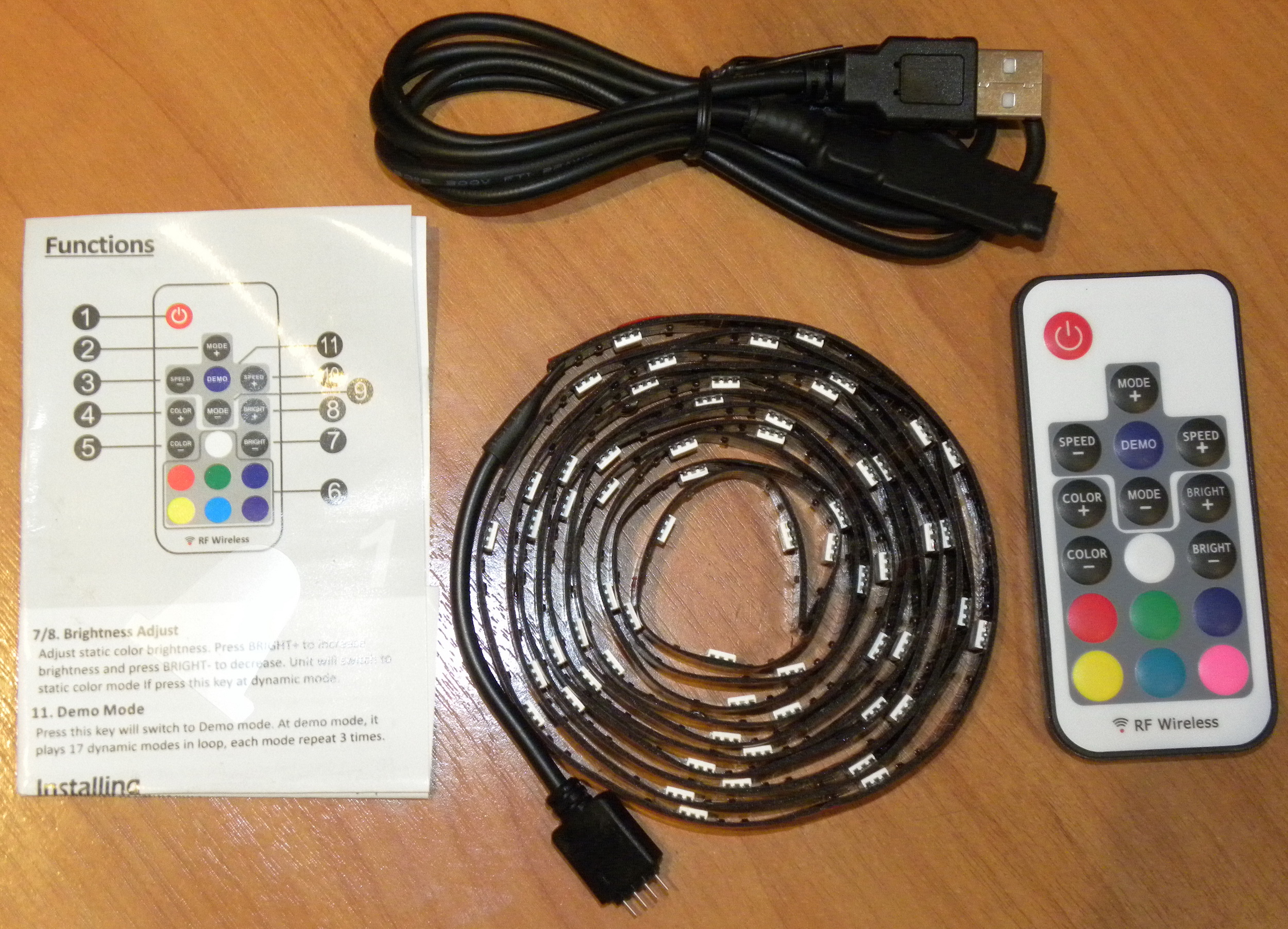

Светодиодная RGB лента длинной 2 м с питанием от USB порта и пультом управления практически идеально легла по внутреннему периметру корпуса с выводом через отверстие для вставки нижнего противопылевого фильтра.








Контроллер вентиляторов с питанием от БП и ручным управлением (настроил и забыл) компактно и без проблем (два шурупа вогнал прямо в пластик) прижился на задней стенке на месте HDD. Можно было все вентиляторы отдать под управление мат.плате, что с самого начала и было сделано. Но подобный вариант - это много проводов видимых через боковое окно + переходники/удлинители, проложенные на задней стенке. Хотелось сохранить эстетику обзорной части корпуса, то есть по возможности убрать все провода из поля видимости.




Просто чёрная лицевая панель корпуса меня не устраивала. Конечно хотел сделать аэрографию, но удовольствие сие дорогое и к тому же специалиста, который бы взялся за такую работу, в моей сельской местности я не нашёл. Вторым вариантом явился процесс нанесения рисунка гальваническим методом. Нашёлся и специалист, и оборудование, но до наступления теплой погоды, то есть лета, осуществить мою задумку не представлялось возможным по техническим причинам. В это же время друзья подсказали обратиться в студию фотопечати, где на футболках и кружках делают принт. Но и здесь не повезло - отказались, так как побоялись испортить пластиковую поверхность или попросту прожечь панель. Следующим по списку шло нанесение рисунка самостоятельно (От этой идеи пока ещё окончательно не отказался). Благо руки не из жо..вечности произрастают, краска ещё осталась в баллончике, да и рисунок был подобран не сложный - логотип с футболки героя фильма "The Punisher".

"The Punisher"


Но по воле случая то ли по радио услышал, то ли ещё где-то увидел рекламу типографии - "...изготовление бла-бла-бла и наклеек по вашему эскизу/рисунку/фотографии..." Заинтересовало. Поехал, пообщался... и через несколько дней всего за 150 целковых!!! получил цветную, глянцевую, водостойкую, необходимого размера наклейку на лицевую панель корпуса. Приехал домой, аккуратно подрезал ненужное, наложил на поверхность панели, приклеил, и для закрепления эффекта прошёлся сверху утюгом (через материал конечно же).




Ссылки, где были преобретены плюшки
Светодиодная лента

Контроллер вентиляторов

Наклейка (Типография одной из местных газет)


Всё удовольствие обошлось в общей сложности в 860 рублей.

Последний раз редактировалось Crownear, 22.09.2017 в 02:40.
Crownear вне форума   Ответить с цитированием
Старый 22.09.2017, 15:07   #5
Меню пользователя Crownear
Старожил

Аватар для Crownear

Некоторые доработки
Из доработок стоит отметить усиление всех противопылевых фильтров колготками (хотя нижний фильтр можно было и не трогать, но для симметрии и успокоения души, так сказать, все же был затянут в чулок). Лучше брать в виде носков - натягиваются на всю длину фильтра, подрезать ничего не нужно, моются/сушатся за 3 минуты. И, на мой взгляд, лучше сразу ставить колготы на 40 ден - через них меньше пыли пролезет в корпус.





Совсем немного была доработана шумоизоляция. Велосипед изобретать я не стал. За основу были взяты темы от с D'Dragon-а (Шумоизоляция Fractal Design S) и Yolenzo (Создание индивидуальных кабелей для PC). Нижнюю часть корпуса трогать не стал, так как на тот момент блок питания был установлен вентилятором вниз, и забор воздуха происходил через дно FD Define S.

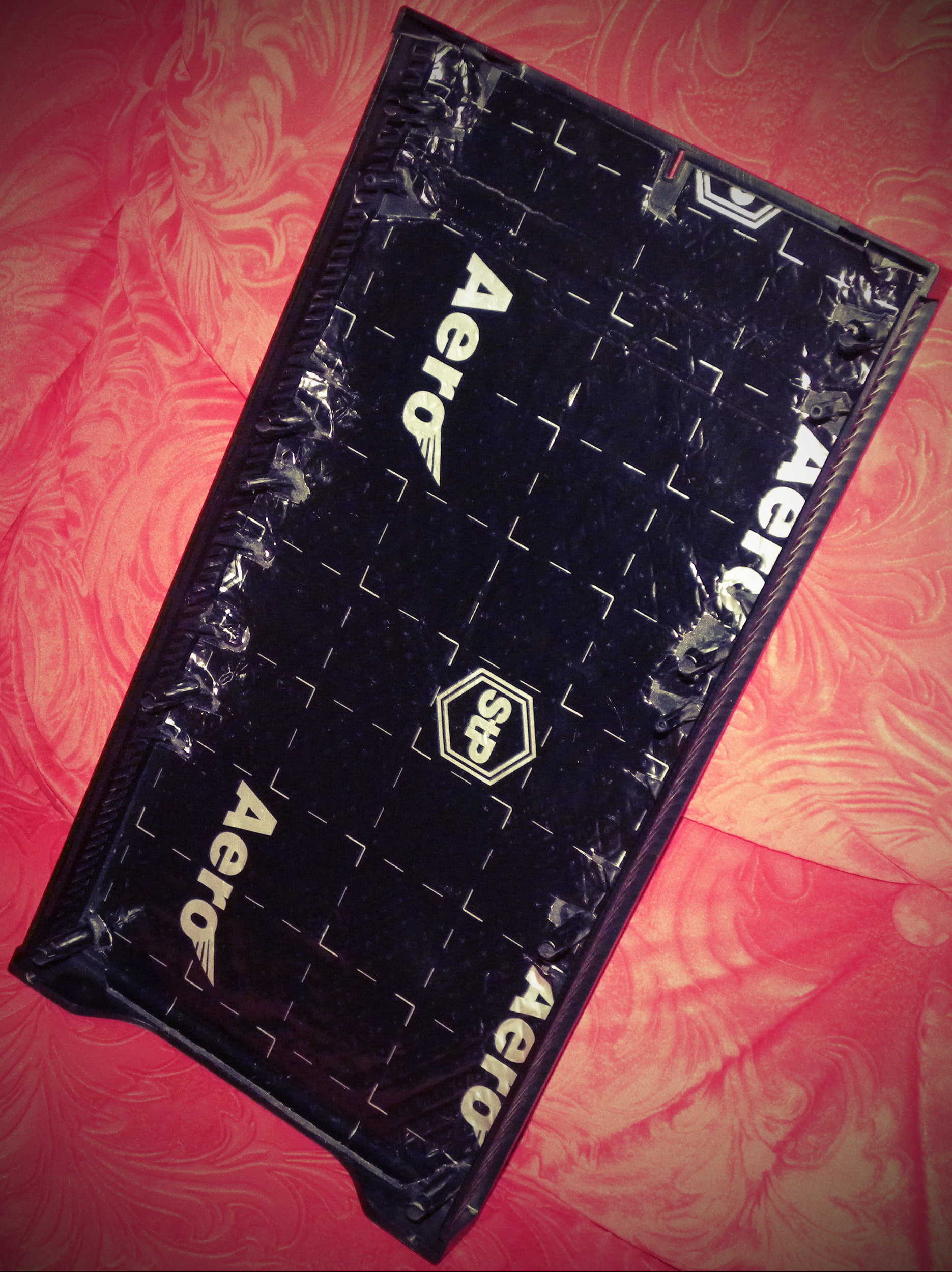

А вот внутренняя сторона фронтальной панели была затянута в два слоя шумоизоляции - сначала лист на битумной основе, потом сверху лист звукопоглощающего бипласта на клеевой основе. С первым листом шумки повозился основательно - подрезал, подгонял, грел феном, разглаживал. Фигурной вырезкой под клипсы/выступы с бипластом сильно заморачиваться не стал - просто отрезал прямоугольный кусок, подогнал впритык и приклеил. В итоге получилось более менее аккуратно. При запылении боковых решёток панели, через которые вентиляторы забирают воздух, можно спокойно мыть под струёй воды - шумка обилие влаги не боится, не отклеивается и не вбирает её в себя.




Последний раз редактировалось Crownear, 22.09.2017 в 15:12.
Crownear вне форума   Ответить с цитированием
Старый 23.09.2017, 02:59   #6
Меню пользователя Crownear
Старожил

Аватар для Crownear

Огромное Спасибо и моя скромная Благодарность:

Yolenzo - за вдохновение, поддержку и идеи, которые родились в ходе общения или были нагло украдены мной
D'Dragon - за помощь и подсказки при выборе вентиляторов
Helge Muller - за весёлое настроение
fir - за идеи при подборе корпуса
Staind - за объёмные, но очень существенные объяснения
tank03 и Elektronik - за "волшебные пендали" для движения в нужном направлении

А так же:
Марине - за отзывчивость, потраченное время и замечательные фотографии
Моему близкому другу Алексею - за первый слой краски и идеи с рисунком
Моей прекрасной Женщине и по совместительству жене - за терпение, редкое недовольное ворчание, понимание и поддержку

Так же Огромное Спасибо всем, кто помогал, и всем, кто не мешал.

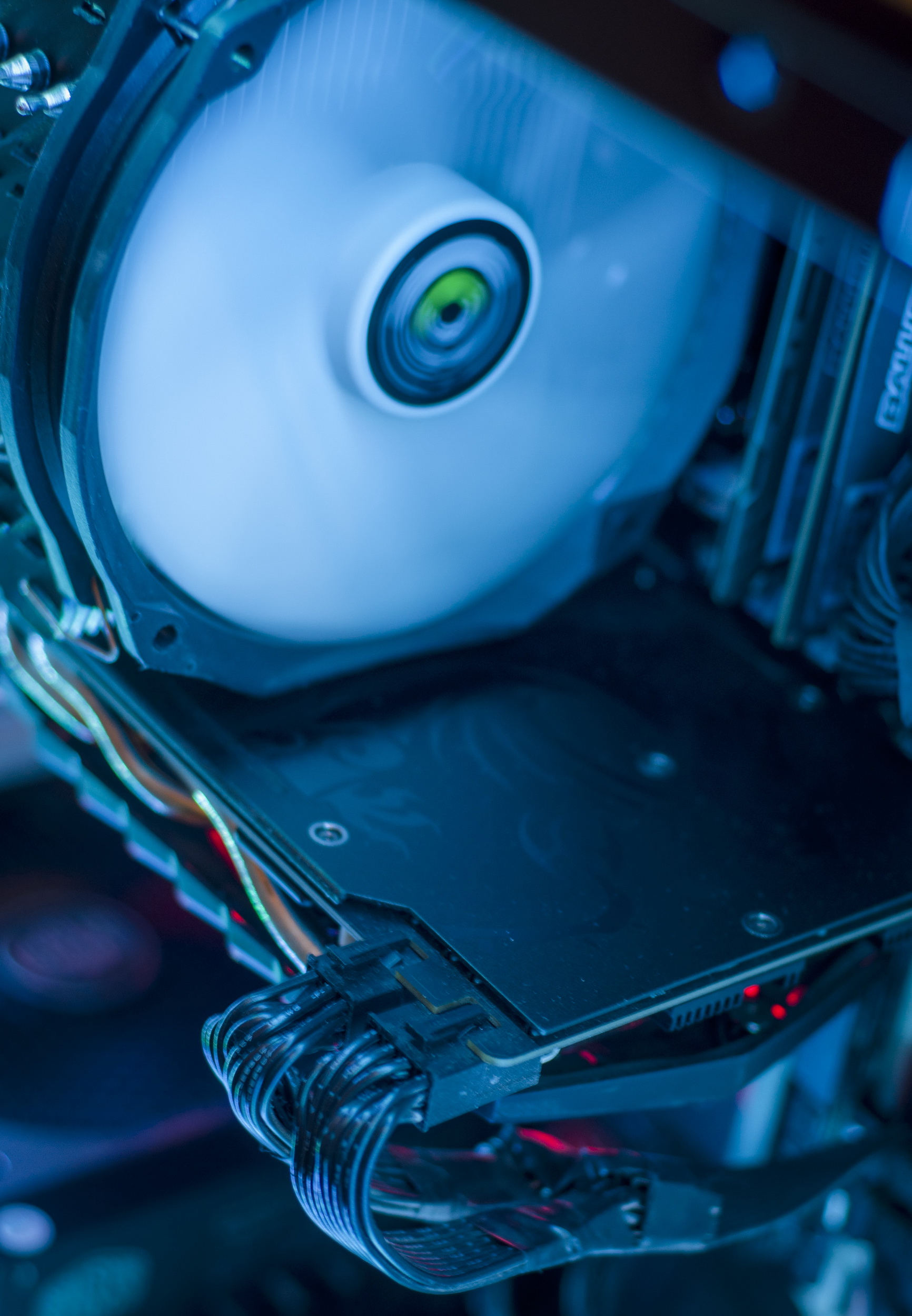

Итоги. Результаты. Фото.

Я это сделЯлЬ!!!

По сути на первый взгляд сделано было не так много - приобретён и перекрашен корпус, налеплена светодиодная лента + мелкие "плюшки". Но так кажется, пока сам не начнёшь заниматься подобным. И процесс на самом деле оказывается трудоёмким и занимает не один день. Тем не менее результатом я очень доволен - корпус получился тихий, светлый изнутри и, при желании, разноцветный. Не совсем обычный. Плюс я получил огромное моральное удовлетворение (можно даже сказать моральный оргазм) от самого процесса и конечного результата.

Я не претендую на оригинальность - есть более объёмные и прекрасные проекты. Но, тем не менее, думаю, что мой скромный опыт кому-нибудь да пригодится.

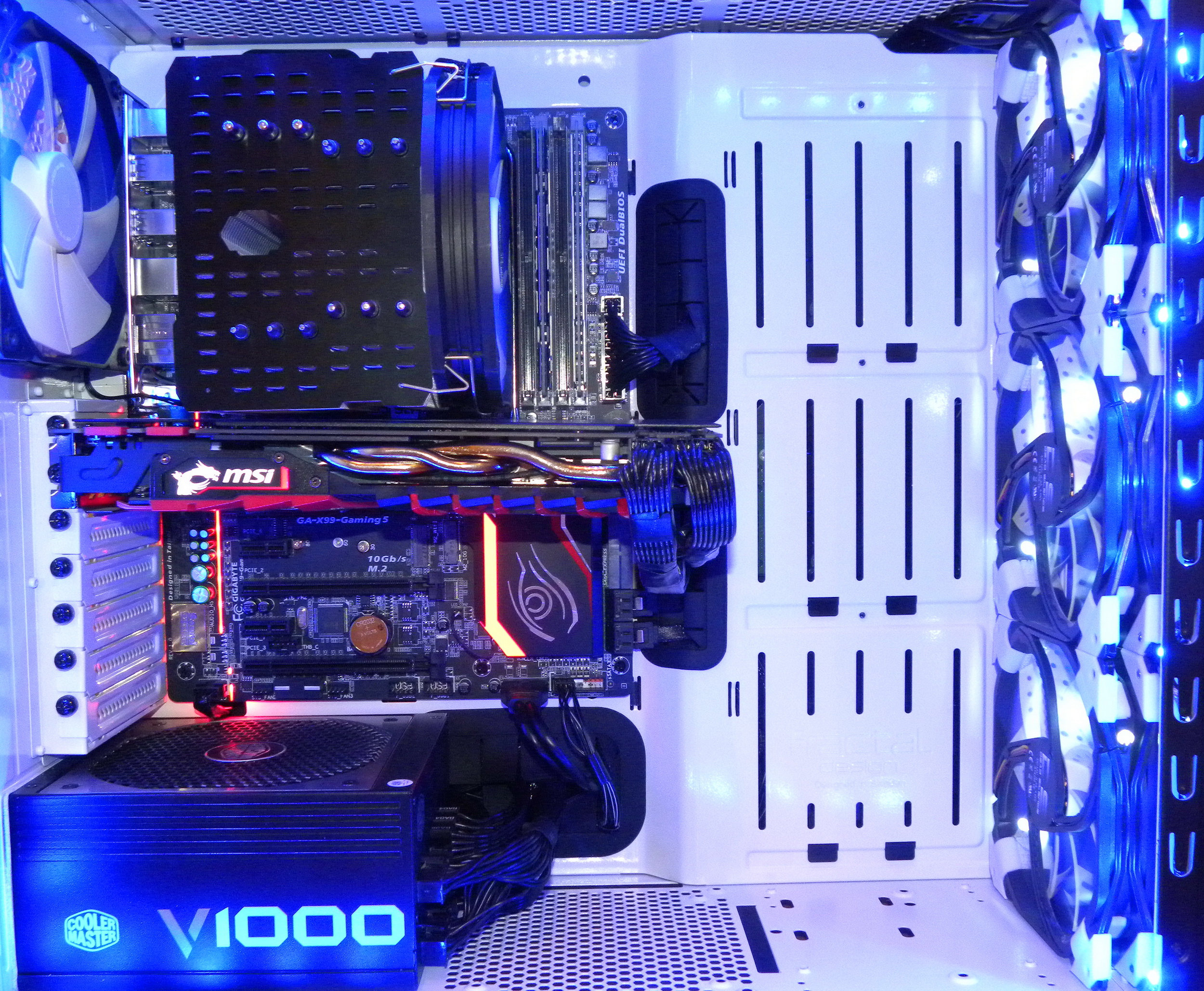

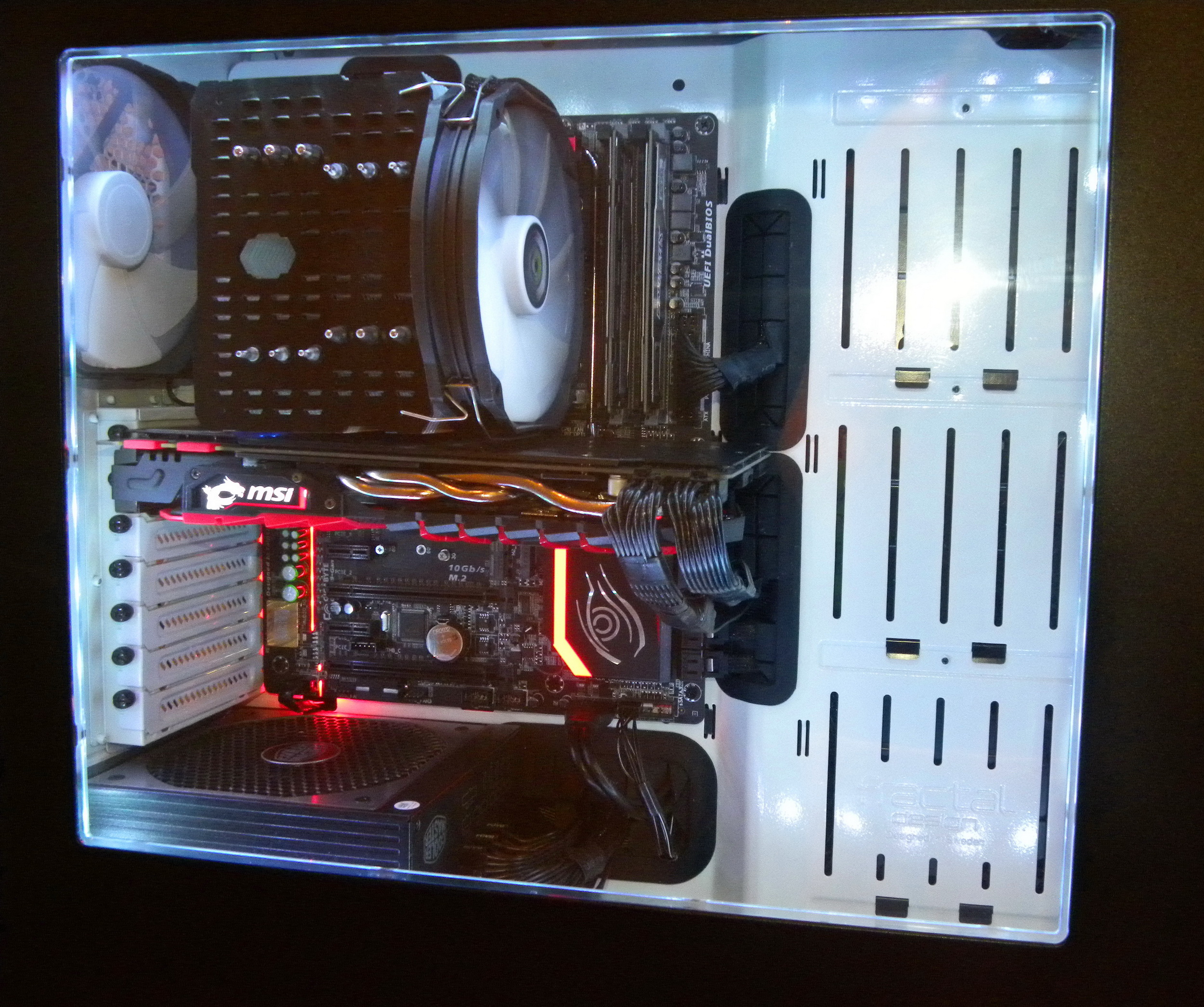

Итоговый показ
















И ещё немного










Crownear вне форума   Ответить с цитированием
Старый 23.09.2017, 03:03   #7
Меню пользователя Злой Геймер
Старожил

Аватар для Злой Геймер

Оффтоп
__________________
i7 2670QM/ 16 GB Ram/ SSD/SSD 512/2000 GB/ Win 10 Pro
Корпуса Кулеры Похождения в 4К
Резервуар Фитинги Радиатор
Злой Геймер вне форума   Ответить с цитированием
Старый 23.09.2017, 03:09   #8
Меню пользователя Yolenzo
Супер-Модератор
Эксперт клуба THG
|Мониторы|Фото|Дизайн

Аватар для Yolenzo

Молодец! Мне очень понравилась идея с прокраской внутри белым.

Очень неортодоксальное решение, подбор компонентов тоже очень приятен глазу.

Кое-что себе взял на заметку, когда буду комп обновлять +)

Можешь написать что за краска была и как много баллончиков ушло.

что за реобас стоит? и интересно как увел провода передних вертушек. фото мало +)))
__________________

www.golstudio.com — моя дизайн-студия ‣‣‣‣‣‣
ЗАНИМАЮСЬ СБОРКОЙ КОМПЬЮТЕРОВ — Смотреть примеры

Последний раз редактировалось D'Dragon, 25.09.2017 в 16:50.
Yolenzo вне форума   Ответить с цитированием
Старый 23.09.2017, 03:25   #9
Меню пользователя Staind
Супер-Модератор
Эксперт клуба THG | Фото

Аватар для Staind

Замечательный проект. Великолепно получилось!

ПС
И спасибо за идейки по пылезащите!
__________________
Light only shines from those who share

AMD Ryzen 7 1700X + Noctua NH-D15 / ASRock AB350 Pro4 / 16GB G.Skill 2800Mhz / Intel 540s 240GB SSD + Seagate Barracuda 2TB 7200.14 / MSI GTX 1070 Gaming X 8GB / Seasonic Prime 650W Titanium / Corsair Graphite 780T (White)
Решение проблемы: "В процессе регистрации по e-mail"
Staind на форуме   Ответить с цитированием
Старый 23.09.2017, 03:49   #10
Меню пользователя Crownear
Старожил

Аватар для Crownear

Цитата:
Сообщение от Yolenzo Посмотреть сообщение
что за краска была и как много баллончиков ушло
Краска Kudo, белая глянцевая, 520 мл, одного баллона хватило на 2 слоя внутри корпуса и 1 слой на задней стенке, где все кабеля уложены. С краской я промахнулся немного. Искал белую глянцевую автомобильную, но по закону подлости её нигде не было. Пришлось брать то, что было в наличии. В итоге полная сушка корпуса "на отлип" с наложением второго слоя заняла где-то дня два.
Цитата:
Сообщение от Yolenzo Посмотреть сообщение
Кое-что себе взял на заметку, когда буду комп обновлять +)
Yolenzo, если собрался полностью весь корпус перекрашивать, то моя "методика" тут не заработает. В этом случае надо будет грунтовкой запасаться и шлифмашинкой или что-либо в этом роде. В общем заводскую краску сначала надо снимать.
Цитата:
Сообщение от Yolenzo Посмотреть сообщение
что за реобас стоит?
Китайский noname, но работает без нареканий. Обошёлся всего в 383 руб. Ссылка дана в теме
Цитата:
Сообщение от Yolenzo Посмотреть сообщение
и интересно как увел провода передних вертушек
Через отверстия для этих проводов. И сразу завёл на реобас. В посте 4 на фото за жёстким есть пучок проводов и фишки "Fan 1". Это они и есть. Чего там ещё фотографировать...
Цитата:
Сообщение от Yolenzo Посмотреть сообщение
Очень неортодоксальное решение, подбор компонентов тоже очень приятен глазу.
Спасибо. Из-за этих компонентов и моей ленивости пришлось отказаться от перекрашивания в полностью белый цвет
Цитата:
Сообщение от Злой Геймер Посмотреть сообщение
Мы стоим между пламенем свечи и светом звезды, мы стоим между тьмой и светом, мы серый совет
Злой Геймер, ты это, завязывай всякую муть смотреть и курить
Цитата:
Сообщение от Staind Посмотреть сообщение
Замечательный проект. Великолепно получилось!
Staind, Спасибо

Последний раз редактировалось Crownear, 23.09.2017 в 03:59.
Crownear вне форума   Ответить с цитированием
Старый 23.09.2017, 03:58   #11
Меню пользователя Yolenzo
Супер-Модератор
Эксперт клуба THG
|Мониторы|Фото|Дизайн

Аватар для Yolenzo

Crownear, не видно на фото как завел. Там много места куда можно пропихнуть провода +) ну да ладно.

А за краску, а что не так? будет типа отваливаться?
__________________

www.golstudio.com — моя дизайн-студия ‣‣‣‣‣‣
ЗАНИМАЮСЬ СБОРКОЙ КОМПЬЮТЕРОВ — Смотреть примеры
Yolenzo вне форума   Ответить с цитированием
Старый 23.09.2017, 04:07   #12
Меню пользователя Crownear
Старожил

Аватар для Crownear

Цитата:
Сообщение от Yolenzo Посмотреть сообщение
не видно на фото как завел. Там много места куда можно пропихнуть провода
Yolenzo, там, грубо говоря, всего 2 дырки под это дело
Цитата:
Сообщение от Yolenzo Посмотреть сообщение
А за краску, а что не так? будет типа отваливаться?
Да, будет осыпаться, либо оботрётся быстро. Первый слой вообще наобум красили без всякой подготовки. Спиртом только протёрли корпус, да мелкую незаметную пыль и ворс удалили. И покрасили
Crownear вне форума   Ответить с цитированием
Старый 23.09.2017, 04:22   #13
Меню пользователя Wu-Tang
THG Russia Forum Team
Эксперт клуба THG | HDD/SSD

Аватар для Wu-Tang

Crownear,
правильно, грунтовать обязательно надо, без загрунтовки это непрофессионально.
__________________
Всему свое время и каждому свой час! Хочешь жить - умей вертеться!
Victoria 4.46b Win (32bit) | Victoria 4.3b Win (32 & 64bit) | Victoria 3.52-3 ISO | HDDScan 3.3 | DMDE 3.2.0 Win | DMDE 3.2.0 ISO | MHDD 4.6 ISO | SMART Vision 4.1 (Win) | Методика тестирования носителей информации.
Новый раздел на форуме - Обустройство дома, ремонт и строительство.
В ЛС помощь не оказываю, для этого есть форум!
Wu-Tang вне форума   Ответить с цитированием
Старый 23.09.2017, 04:27   #14
Меню пользователя Yolenzo
Супер-Модератор
Эксперт клуба THG
|Мониторы|Фото|Дизайн

Аватар для Yolenzo

Crownear, две...хмм...я когда проводил 7 насчитал, в итоге использовал спереди три +))))) а ты две =)

ясно, буду иметь ввиду тогда +)
__________________

www.golstudio.com — моя дизайн-студия ‣‣‣‣‣‣
ЗАНИМАЮСЬ СБОРКОЙ КОМПЬЮТЕРОВ — Смотреть примеры
Yolenzo вне форума   Ответить с цитированием
Старый 23.09.2017, 12:52   #15
Меню пользователя Crownear
Старожил

Аватар для Crownear

Цитата:
Сообщение от Wu-Tang Посмотреть сообщение
грунтовать обязательно надо, без загрунтовки это непрофессионально.
Wu-Tang, полностью согласен. Грунтовка нужна. Но в данном случае обошлось без неё. Краска держится. Уже полгода прошло с того момента, как корпус поменял свою окраску. Так что, можно сказать, что испытание временем пройдено.
Цитата:
Сообщение от Yolenzo Посмотреть сообщение
две...хмм...я когда проводил 7 насчитал, в итоге использовал спереди три +))))) а ты две
Yolenzo, в смысле спереди? Как? Зачем? Я боковые использовал. Они для этого там и есть.

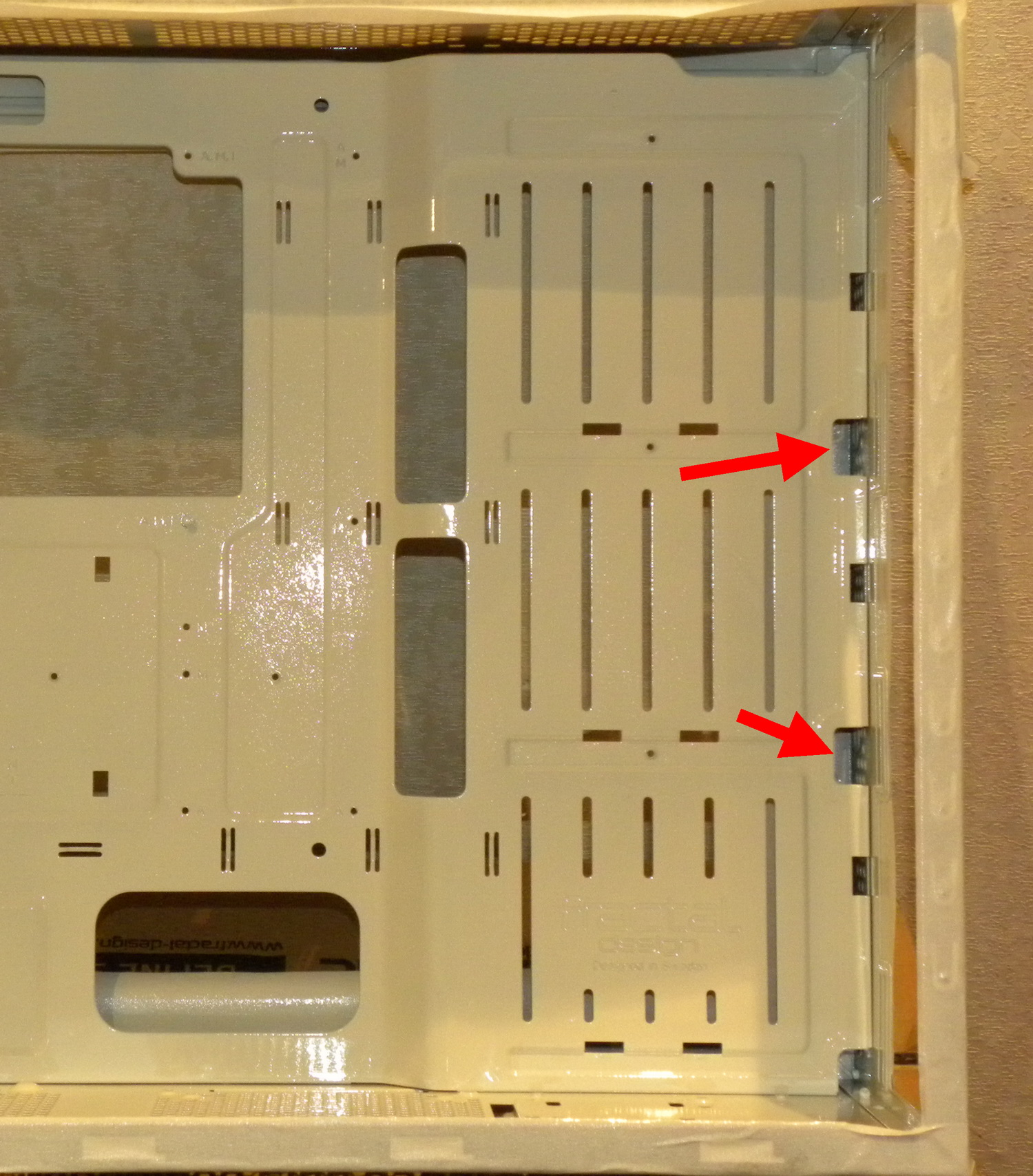

Вход-выход




Вот эти отверстия использовал:
Crownear вне форума   Ответить с цитированием
